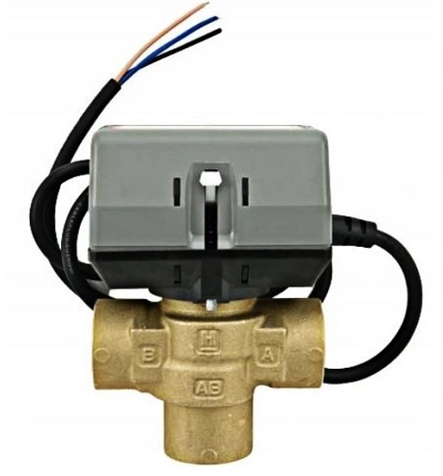

Honeywell zawór 3-drogowy 1" siłownik VCZMP6000+VC6013

Opis produktu

Zestaw zawór dzielący 3 drogowy VCZMH6000/U + Siłownik VC6013ZZ00/U HONEYWELL ZESTAWZestaw zawór dzielący 3 drogowy VCZMH6000/U + Siłownik VC6013ZZ00/UW skład zestawu wchodzi:Zawór dzielący 3 drogowySiłownikZAWÓR DZIELĄCY 3 DROGOWYZawory typu VC ze sterowaniem dwupołożeniowym stosowane są do sterowania przepływem wody gorącej/chłodzącej w instalacjach grzewczych/chłodzących w domowych i małych obiektach komercyjnych. Zawory 3-drogowe wykorzystywane są jako zawory dzielące. Może sterować pojedynczym klima konwektorem, grzejnikiem, podgrzewaczem objętościowym lub konwektorem. W zależności od modelu napędu zawory mogą być sterowane regulatorami ze stykami rozwiernymi SPST lub zwierno-rozwiernymi SPDT stosowanych w termostatach pokojowych, termostatach zanurzeniowych i przylgowych. Zawory serii VC dzięki sinusoidalnemu skokowi napędu pozwalają na cichą pracę i zmniejszają efekt uderzenia hydraulicznego.Konstrukcja tłoka zaworu zapewnia uszczelnienie niezależnie od ciśnienia różnicowego powstałego na zaworze.W zaworze 3-drogowym, dzielącym przepływ może występować zarówno z AB do A lub B, jak i z A lub B do AB.WYKONANIE:Mosiężny korpusTrzpień ze stali nierdzewnejWkład zaworowy Ryton™ (polyphenylene sulphide) i Noryl™ (polyphenylene oxide)ZASADA DZIAŁANIA:Wersja z zastosowaniem siłownika ze stykiem SPDT:W momencie otrzymania sygnału zapotrzebowania na ciepło, styk NO termostatu zostaje zwarty zamykając przez przelot B i otwierając przepływ przez A. Kiedy przepływ przez A jest całkowicie otwarty mechanizm krzywkowy powoduje zwarcie styku SW1 i jednocześnie rozwarcie styku SW2. W momencie zaniku sygnału zapotrzebowania na ciepło styk NC termostatu zostaje zwarty powodując zasilanie silnika poprzez styk SW1 i zamykanie przepływu przez przelot A. Kiedy zawór jest całkowicie zamknięty, mechanizm krzywkowy zwiera styk SW2 i jednocześnie rozwiera styk SW1. Zawór będzie oczekiwał na kolejne zapotrzebowanie na ciepło.Wersja z zastosowaniem siłownika ze stykiem SPST:W momencie otrzymania sygnału zapotrzebowania na ciepło styk termostatu powoduje zasilanie RLY1 oraz zwarcie styku NO na przekaźniku SW3 co prowadzi do zamknięcia przepływu przez przelot B i otwarcie przepływu przez A. Po osiągnięciu pełnego otwarcia przepływu przez A mechanizm krzywkowy zwiera styk SW1 i rozwiera SW2. Osiągnięcie żądanej temperatury powoduje rozwarcie.DANE TECHNICZNE:Medium: woda lub woda/glikol wg VDI 2035Temp. medium: 1...95°CMaks. ciśnienie: 20 barMaks. różnica ciśnienia zamknięcia: 4 barZawory 3-dr., dzielący, bez siłownika przepływ w kierunku AB-BTyp zacisków elektrycznych: nieDługość kabla: nieWskazanie położenia: nie
